SMA連接器領域激光錫焊的應用2024-03-26
激光錫焊作為一種非接觸式恒溫精密焊接工藝，廣泛應用於SMA連接器焊接。它具有激光效率高、熔錫快、焊點飽滿、恒溫控製、焊接溫度穩定、無燒板、無炸錫、無殘留等特點。

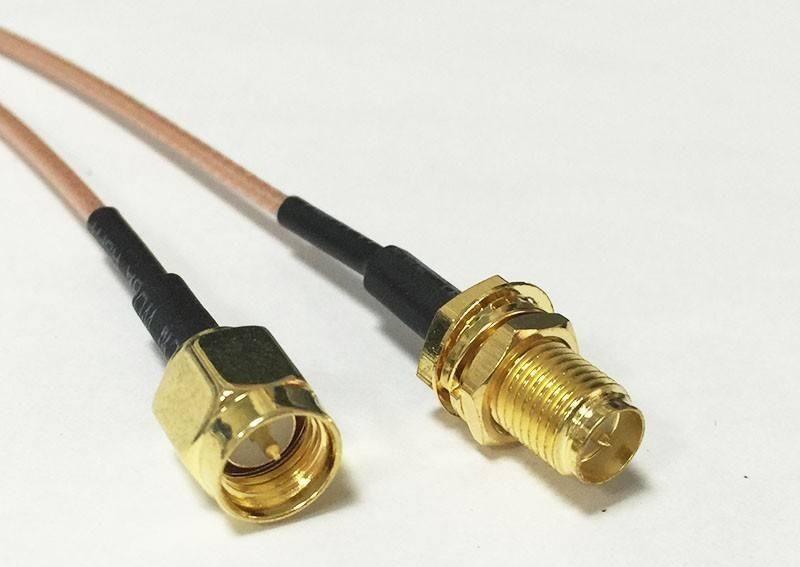

一、SMA連接器的介紹
SMA連接器是一種廣泛應用於小螺紋連接的同軸連接器，具有頻帶寬、性能優異、可靠性高、使用壽命長的特點。SMA連接器適用於射頻電纜或微帶連接在微波設備和數字通信係統的射頻電路中。
二、激光的原理和優點
原理:激光錫焊技術是一種915nm波長的光，由激光器發射，通過光學聚焦成直徑在100微米以上的激光束光斑照射焊盤區域。焊盤吸收紅外波長的激光能量後迅速升溫，然後加入焊料，繼續照射熔化焊料，然後停止激光照射冷卻焊區，凝固焊料，形成焊點。
優點:非接觸、定位準確、激光效率高、熔錫快、焊點飽滿。恒溫控製，焊接溫度穩定，無燒板、無炸錫、無殘留，拉拔力合格，能滿足精密焊接要求。

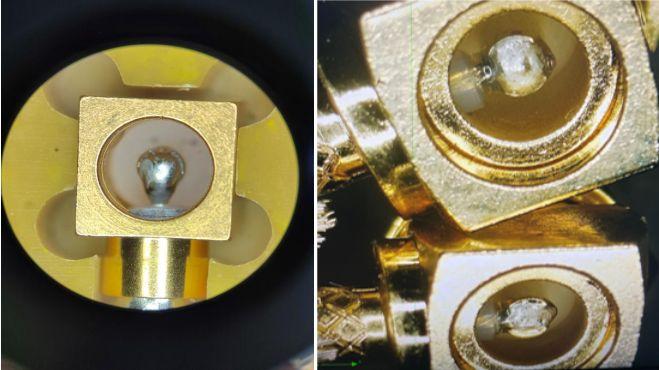

三、激光錫焊樣品圖
四、解決方案和工藝難點
1、作為通信接頭，連接器需要良好的導通性和牢固的焊接。對焊點的拉拔力和一致性要求較高。
2、SMA連接器的金屬基底散熱較快，對焊接溫度和加熱效率要求較高。
3、同軸線束易翹起，需要保證貼合產品焊接點；
激光錫焊解決方案：
1、一致性大大提高。與傳統的人工烙鐵焊接相比，ULiLASER自主研發的閉環激光控製係統采用閉環溫度控製，確保焊接溫度穩定，焊點飽滿，大大提高了焊接的一致性。
2、穩步提高生產效率。與傳統烙鐵加熱方式相比，激光錫焊的光電轉換效率更高，單點焊接時間短，融錫快，無炸錫，殘留少。
3、自動化程度高。采用同軸視覺定位，精度高，效率快，有效彌補來料一致性差異，提高焊接質量。模塊化設計可以集成轉盤、皮帶等自動化生產線，兼容性高，操作簡單。
